Счетчик газа БУГ-01 G65

Категория: Промышленные

ДОКУМЕНТАЦИЯ

ОПИСАНИЕ

СЕРТИФИКАТЫ

ХАРАКТЕРИСТИКИ

Номинальный расход газа Qном, м3/ч	65
Максимальный расход газа Qмакс, м3/ч	100
Минимальный расход газа Qмин, м3/ч	0,65
Предельный расход газа Qt, m3/ч	120
Потеря давления при Qмакс, Па, не более	500
Относительная погрешность, %, 0,1Qном≤Q≤Qмакс	± 1,0
Относительная погрешность, %, Qмин≤Q≤0,1Qном	± 1,5
Порог чувствительности , м3/ч, не более	0,1
Наибольшее избыточное давление газа, МПа	0,6
Рабочий диапазон температур, °С	от -30 до +55
Габаритные размеры, мм	180200200
Диаметр условного прохода Ду	65
Диаметр фланцев, мм	180
Межосевой диаметр, мм	145
Диаметр отверстий, мм	16,5
Цена единицы разряда индикаторного табло, м3, младшего(старшего)	0,01(100000)
Масса счетчика, кг, не более	8
Средняя наработка на отказ, ч, не менее	55000
Средний срок службы счетчиков, лет, не менее	16
Межповерочный интервал, лет	6

Паспорт счетчика газа БУГ-01

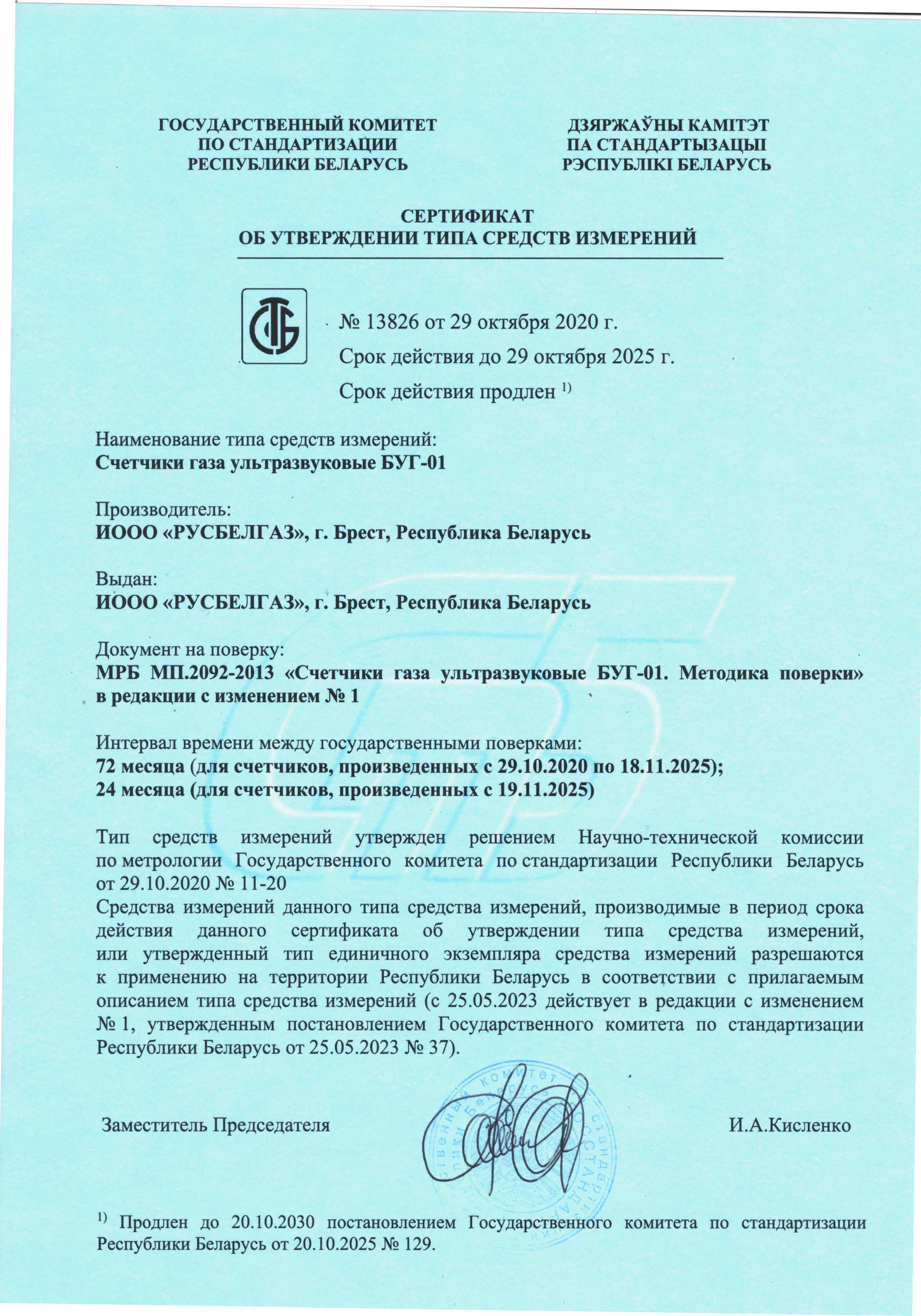

Описание типа счетчика газа БУГ-01

Методика поверки счетчика газа БУГ-01

Руководство по эксплуатации счетчика газа БУГ-01

Схема установки счётчика БУГ-01 G65

Счетчик газа ультразвуковой БУГ-01 G65 предназначен для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемый в бытовых и производственных целях, при наибольшем избыточном рабочем давлении 600 кПа, с приведением измеренного объема газа к стандартным условиям по температуре и давлению.

Преимущества:

измеренный объем газа, приведенный к стандартным условиям по температуре и давлению, индицируется на ЖКИ(жидкокристаллическом экране) и может быть передан в централизованную систему учета газа по интерфейсам RS-232 или RS-485
счетчик адаптирован к системе INDEL(система контроля и учета энергоресурсов)
счетчик БУГ-01 фактически является узлом учета газа, т.к. в его состав входят датчик давления, датчик температуры и вычислитель приводящий измеренный объем газа к стандартным условиям по температуре и давлению
может устанавливаться в газовую магистраль вертикально, горизонтально, наклонно

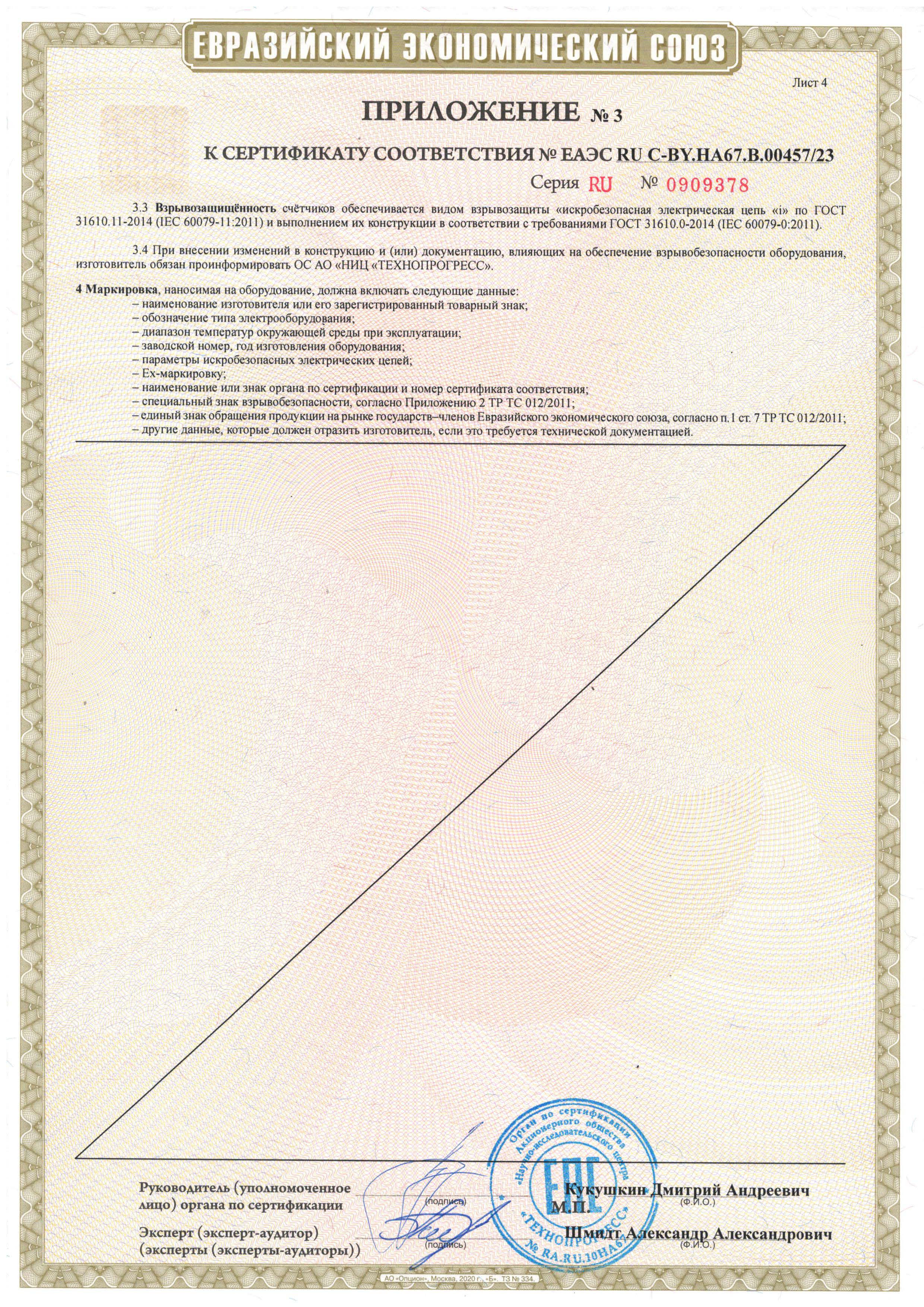

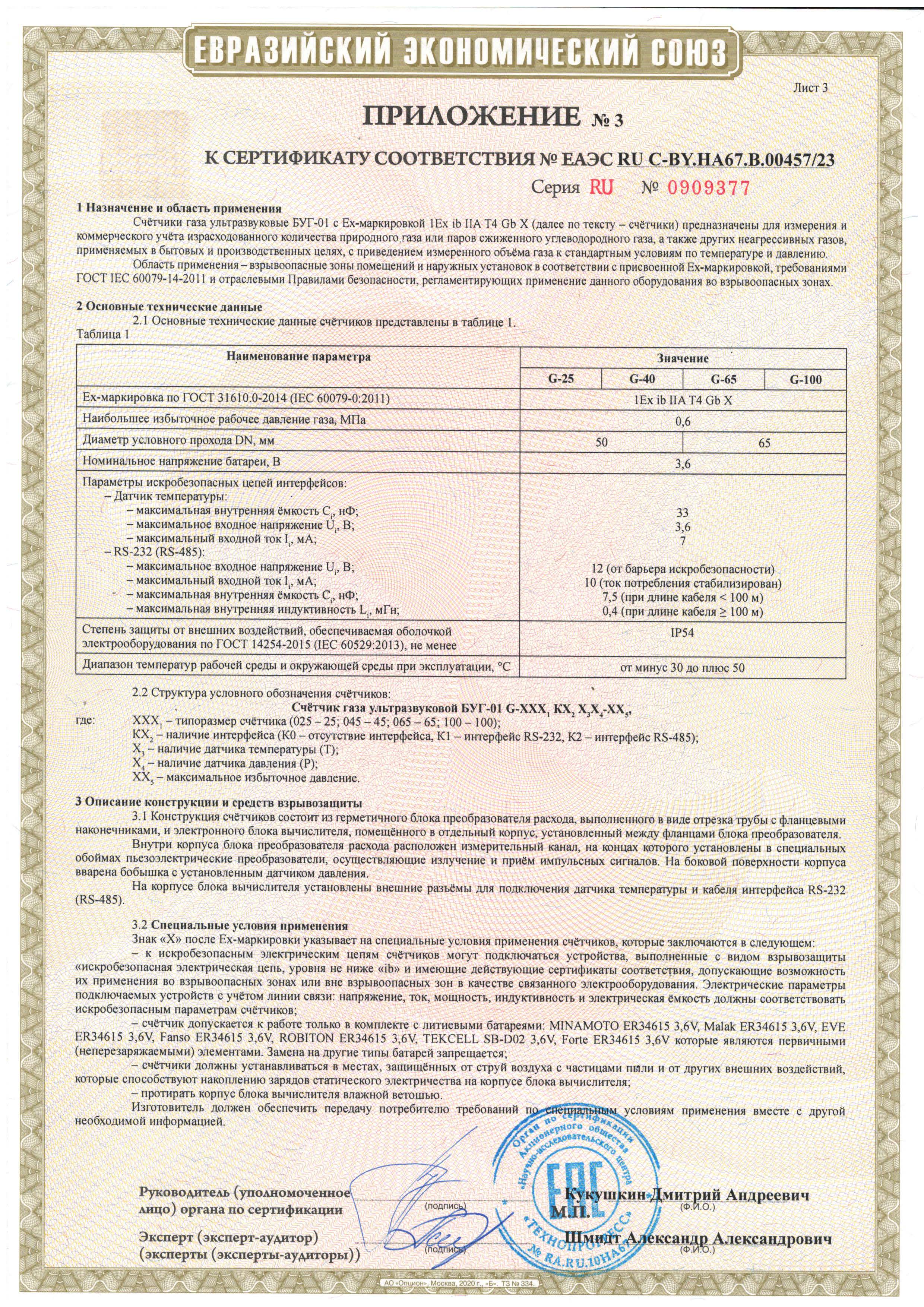

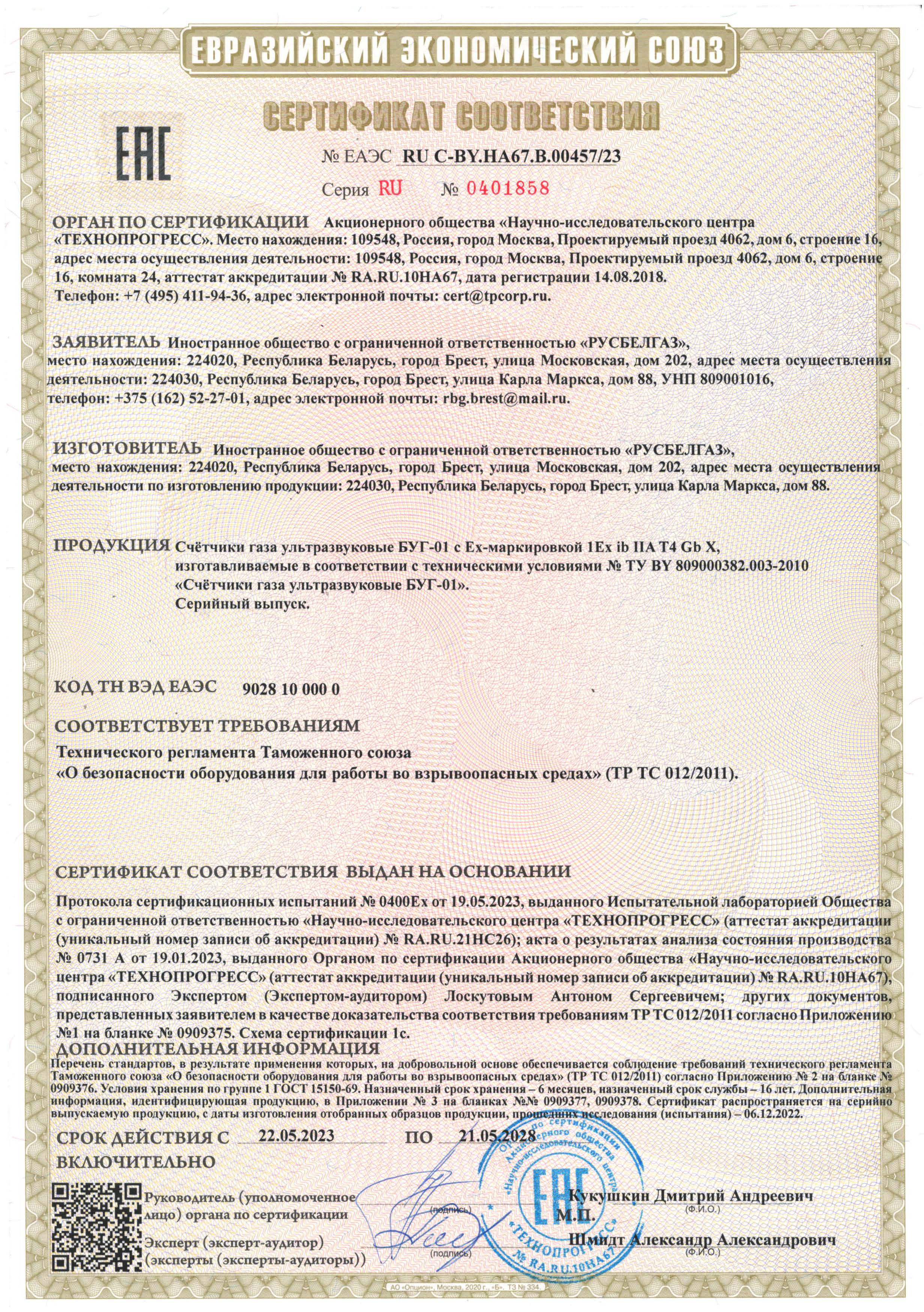

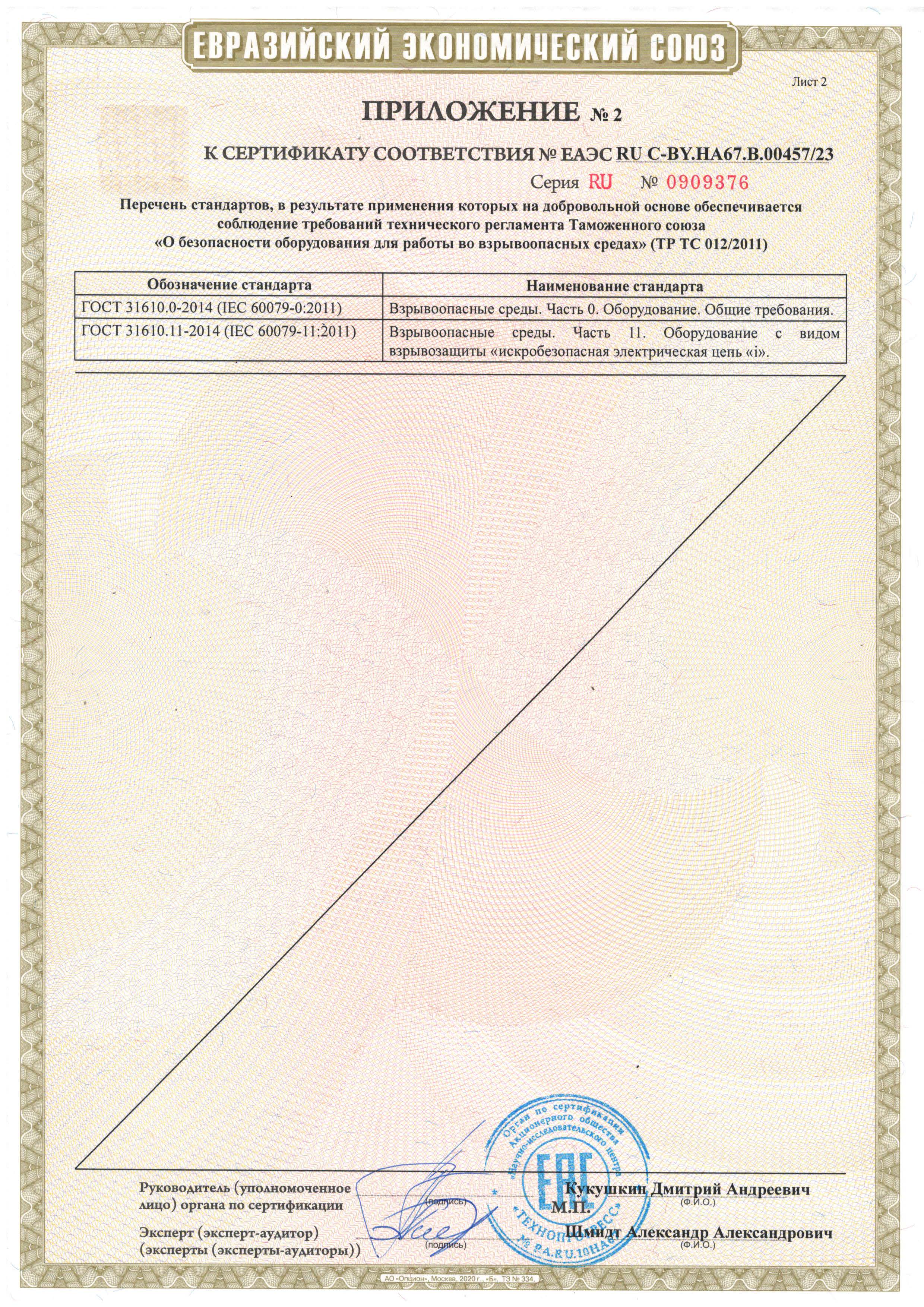

соответствует требованиям технического регламента таможенного союза "о безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011)
питание автономное от литиевой батареи

счетчик имеет архив данных

Сопутствующие товары:
Комплект монтажный №2 к счетчику газа ультразвуковому БУГ G65 ТУ BY 809000382.003-2010 в составе:
1. Фланец Сталь 20 ГОСТ 12816-80 - 2 шт;
2. Патрубок (до счетчика) Труба 76х5,5 ГОСТ 8732-78 Ст 20 ГОСТ 1050-88 - 1 шт;
3. Патрубок (после счетчика) Труба 76х5,5 ГОСТ 8732-78 Ст 20 ГОСТ 1050-88 - 1 шт;
изготовлен в соответствии с действующей технической документацией и признан годным для эксплуатации.
